光纤光缆检测—光时域反射仪的工作原理及方法

文章出处:光纤光缆检测—光时域反射仪的工作原理及方法_电子产品可靠性检测_检测项目_苏州天标检测技术有限公司 发布时间:2018-08-28

简介

光时域反射仪(英文名称:optical time-domain reflectometer;OTDR)是通过对测量曲线的分析,了解光纤的均匀性、缺陷、断裂、接头耦合等若干性能的仪器。它根据光的后向散射与菲涅耳反向原理制作,利用光在光纤中传播时产生的后向散射光来获取衰减的信息,可用于测量光纤衰减、接头损耗、光纤故障点定位以及了解光纤沿长度的损耗分布情况等,是光缆施工、维护及监测中必不可少的工具。

作用

主要用于测量光纤光缆的长度、传输损耗、接头损耗等光纤物理特性,并能对光纤线路中的事件点、故障点准确定位。

工作原理

  光时域反射仪的工作原理就类似于一个雷达。它先对光纤发出一个信号,然后观察从某一点上返回来的是什么信息。这个过程会重复地进行,然后将这些结果进行平均并以轨迹的形式来显示,这个轨迹就描绘了在整段光纤内信号的强弱。

光时域反射仪的基本原理是利用分析光纤中后向散射光或前向散射光的方法测量因散射、吸收等原因产生的光纤传输损耗和各种结构缺陷引起的结构性损耗,当光纤某一点受温度或应力作用时,该点的散射特性将发生变化,因此通过显示损耗与光纤长度的对应关系来检测外界信号分布于传感光纤上的扰动信息。

OTDR测试是通过发射光脉冲到光纤内,然后在OTDR端口接收返回的信息来进行。当光脉冲在光纤内传输时,会由于光纤本身的性质,连接器,接合点,弯曲或其它类似的事件而产生散射,反射。其中一部分的散射和反射就会返回到OTDR中。返回的有用信息由OTDR的探测器来测量,它们就作为光纤内不同位置上的时间或曲线片断。从发射信号到返回信号所用的时间,再确定光在玻璃物质中的速度,就可以计算出距离。以下的公式就说明了OTDR是如何测量距离的。

d=(ct)/2(IOR)

  在这个公式里,c是光在真空中的速度,而t是信号发射后到接收到信号(双程)的总时间(两值相乘除以2后就是单程的距离)。因为光在玻璃中要比在真空中的速度慢,所以为了精确地测量距离,被测的光纤必须要指明折射IOR。

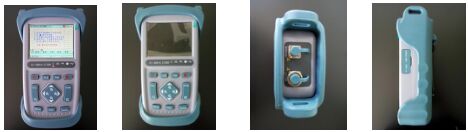

主要特点

1、1m超短事件盲区,测试光纤跳线轻松自如;

2、45dB大动态范围,128k数据采样点;

3、业界最先进的双色双料一体化模具工艺,坚固耐用;

4、具有多种测试模式、触摸屏及快捷健操作;

5、通信光自动监测功能;

6、电池低电压告警功能;

7、内置可视红光故障定位(VFL)及光功率计功能;

8、OTDR光输出头类型可随意更换,端面清洁更加方便;

9、内置极具人性化的多媒体教学软件,快速成为测试专家;

10、配置有FC、SC、ST、连接器可随意切换。

动态范围

  动态范围是一个重要的 OTDR 参数。此参数揭示了从 OTDR 端口的背向散射级别下降到特定噪声级别时 OTDR 所能分析的最大光损耗。换句话说,这是最长的脉冲所能到达的最大光纤长度。

  因此,动态范围(单位为 dB)越大,所能到达的距离越长。显然,最大距离在不同的应用场合是不同的,因为被测链路的损耗不同。连接器、熔接和分光器也是降低 OTDR 最大长度的因素。因此,在一个较长时段内进行平均并使用适当的距离范围是增加最大可测量距离的关键。大多数动态范围规格是使用最长脉冲宽度的三分钟平均值信噪比(SNR)=1(均方根 (RMS) 噪声值的平均级别)而给定。因此仔细阅读规格脚注标注的详细测试条件非常重要。
