机械振动试验

文章出处:机械振动试验机械振动试验 发布时间:2018-08-17

点击查看报告模板

什么是振动?

振动是机械系统中运动量(位移,速度和加速度)的振荡现象。

振动的目的

振动试验的目的是模拟一连串振动现象,测试产品在寿命周期中,是否能承受运输或使用过程的振动环境的考验,也能确定产品设计和功能的要求标准。

振动分几种?

分正弦(sinusoidal)振动和随机(random)振动两种。

什么是正弦振动?

能用一项正弦函数表达其运动规律的周期运动。

例如凡是旋转、脉动、振荡所产生的振动均是正弦振动。(在船舶、飞机、车辆、空间飞行器上所出现的)

正弦振动的目的

正弦振动试验的目的是在试验室内模拟电工电子产品在运输、储存、使用过程中所遭受的振动及其影响。

正弦振动的试验条件由什么确定?

由振动频率范围、振动量、试验持续时间(次数)共同确定。

什么是振动频率范围?

振动频率范围表示振动试验由某个频率点到某个频率点进行往复扫频。

如:试验频率范围5-50Hz,表示由5Hz到50Hz进行往复扫频。

什么是频率?

频率:每秒振动的次数,单位为Hz。

什么是振动量?

振动量:通常通过加速度和位移来表示。

加速度:表示速度对时间倒数的矢量,单位为gn或m/s2。

位移:表示物体相对于某参考系位置变化的矢量,单位为mm。

什么是试验持续时间(次数)?

振动时间表示整个试验所需时间;

次数表示整个试验所需扫频循环次数。

什么是扫频循环?

扫频循环:在规定的频率范围往返扫描一次。

如:5Hz,50Hz,5Hz,从5Hz扫描到50Hz后再扫描到5Hz。

扫描方式(sweep mode)分几种?

线性扫描:是线性的,即单位时间扫过多少赫兹,单位是Hz/s 或Hz/min,这种扫描用于寻找共振频率的试验;

对数扫描:频率变化按对数变化,扫描率可以是oct/min ,对数扫描的意思是相同的时间扫过的频率倍频程数是相同的。

什么是扫描速度(sweep speed)?分几种?

  指从最低频率扫描到最高频率的速度.

  1)oct/min:多少倍频程每分钟。

  1oct/min,5Hz到10Hz需1分钟,10Hz到20Hz需1分钟。

  2)min/sweep:多少分钟每次扫频。

  5-500Hz,扫描速度:1分钟/sweep,表示从5Hz到500Hz需1分钟。

  3)Hz/s:多少Hz 每秒.

  5-10Hz,扫描速度:1Hz/s,表示5Hz到6Hz需1秒,6Hz到7Hz需1秒。

振动试验中试验几个方向?怎么区分方向?

除有关规范另有规定外,应在产品的三个互相垂直方向上进行振动试验。

一般定义产品长边为X 轴向,短边为Y 轴向,产品正常摆放上下为Z 轴向。



什么是交越频率?

交越频率:在振动试验中由一种振动特性量变为另一种振动特性量的频率。如交越频率由等位移--频率关系变为等加速度--频率关系时的频率。

什么是共振频率?

共振频率:产品出现共振的频率。

什么是定频振动?

定频振动是指在规定的固定频率点上进行各种振动参数不同量级的试验。

定频振动主要用于哪方面?

1) 耐共振频率振动:在产品振动频响检查时发现的明显共振频率点上,施加规定振动参数振幅的振动,以考核产品耐共振振动的能力。

2)耐预定频率振动:在已知的产品使用环境条件振动频率时,可采用耐预定频率的振动试验。其目的还是为考核产品在预定危险频率下承受振动的能力。

什么是随机振动?

对未来任何一个给定的时刻,其瞬时值不能预先确定的振动。在一般的运输环境中,对于运送中交通工具所产生的振动环境是属于随机振动,既使在同一时间内,每个不同的频率下均有不同的振动量,在执行随机波振动测试时,由于同时间不同频率皆有振动量值.

什么是加速度谱密度(Acceleration Spectral Density)?

表示随机信号的各个频率分量所包的加速度方均值在频域上是怎样分布的。通常用ASD 表示,单位:m2/s3或是(m/s2)2/Hz.

什么是功率谱密度(Power Spectrum Density)?

表示随机信号的各个频率分量所包的功率在频域上是怎样分布的。通常用PSD 表示,单位:g2/Hz.

加速度谱密度与功率谱密度的换算?

1 g2/Hz=(9.8 m/s2)2=96.04 m2/s3

什么是方均根值?

在f1 和f2 区间内单值函数的方均根值,是在该区间内的函数值的平方的平均值的平方根值。通常用rms 表示。

正弦振动标准有哪些?

GB/T 2423.10-2008 电工电子产品环境试验 第2 部分: 试验方法 试验Fc: 振动(正弦)

IEC 60068-2-6-2007 基本环境试验规程.第2 部分:试验.第6 节:试验Fc:振动(正弦波)

ISO 8318:2000 包装.满装的运输包装和单元货物.采用可变频的正弦振动试验

GB/T 4857.10-2005 包装 运输包装件基本试验 第10 部分:正弦变频振动试验方法

随机振动标准有哪些?

GB/T 2423.56-2006 电工电子产品环境试验 第2 部分:试验方法 试验Fh:宽带随机振动(数字控制)和导则

IEC 60068-2-64-2008 基本环境试验规程.第2-64 部分:试验.试验Fh:振动、宽带随机抽样

ASTM D4728-2006 海运集装箱随机振动检测的标准试验方法

GB/T 4857.23-2003 包装 运输包装件 随机振动试验方法

金顿 EM-400F2K-30N80 型电磁振动试验机的主要参数?

  振动类型:正弦、随机

  频率范围:1~2000Hz

  推力Fmax=1000N

  位移Amax(p-p)=30mm

  负重Mmax=60kg

最大加速度:30gn

平台尺寸:600&time;600mm(垂直),750&time:750mm(水平)

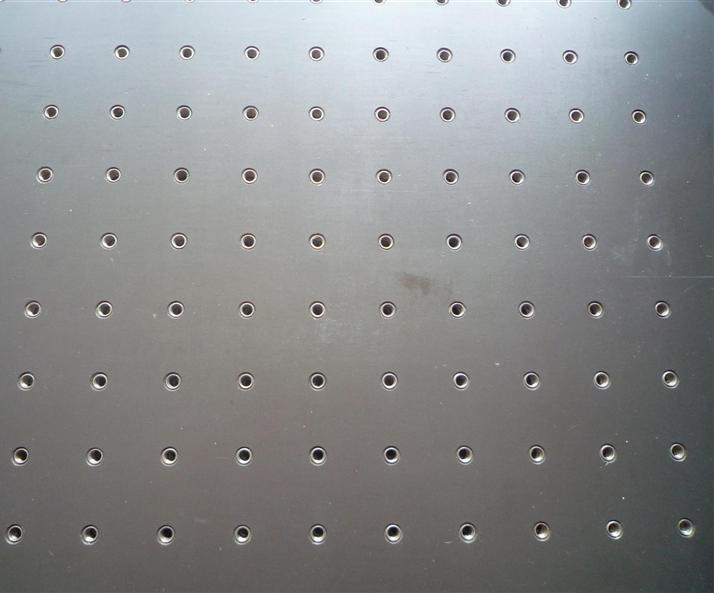

振动试验机扩展平台参数?

孔径:M8

孔与孔之间的距离为5cm
